턴락은 최소한의 노력으로 패널을 쉽고 빠르게 열고 닫을 수 있는 스터드 패스너/고정 장치입니다. 하지만 이 장치는 깨지기 쉬운 잠금 장치가 아닙니다. 턴락은 진동에 강하기 때문에 턴락 스터드 패스너의 1/4회전 잠금 장치는 저절로 열리는 것이 아니라 손으로 조작해야 열립니다. 턴락 어셈블리는 간단하고 안전한 잠금 솔루션을 제공하며 사용하기 매우 쉽습니다.

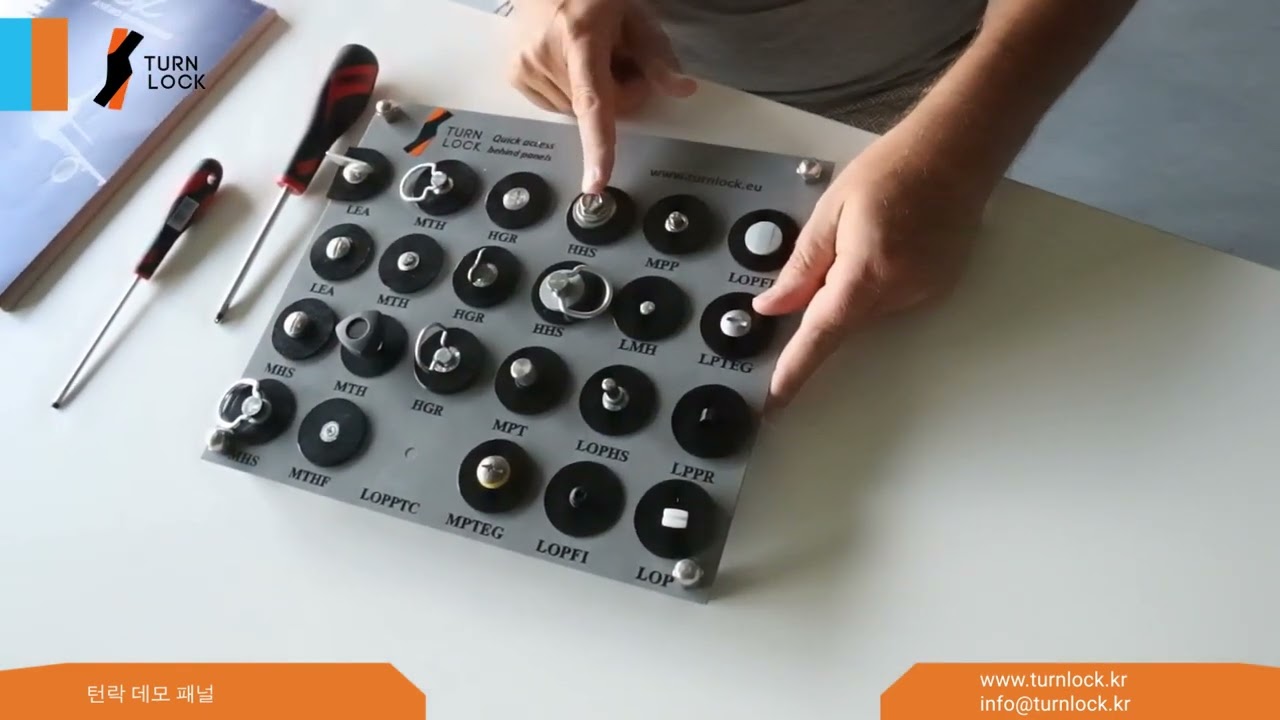

구성 요소: 턴록 어셈블리에는 스터드, 고정 와셔 및 소켓 등 최소한 3개의 부품이 필요합니다. HGR과 같은 일부 시리즈에는 그로밋 그리고 고정 링. LMH 또는 LEA와 같은 다른 시리즈는 그로밋 고정 와셔 대신에 조립이 훨씬 간단해집니다. 턴록 어셈블리가 작동하려면 스프링 기능이 포함되어야 합니다.
설계: 턴락은 탄성 예압 하에서 부품을 연결합니다. 카탈로그에 나와 있는 각 어셈블리의 인장 하중은 탄성 요소에 의해 생성된 예압을 초과한 후에 도달합니다. 나사산 패스너와 달리, 턴락 스터드 패스너는 예압을 얻기 위해 접합 재료와 패스너 요소의 탄성에 의존하지 않습니다. 스터드 또는 리셉터클 어셈블리는 스프링 요소로 설계되었습니다. 이를 통해 제어된 예압을 반복적으로 적용하여 높은 사이클 동안 신뢰성을 보장할 수 있습니다.
작동 원리: 스터드 어셈블리가 회전하면 스터드의 크로스 핀이 캠을 따라 올라가서 제어된 예압이 적용됩니다. 이는 스터드를 90도 회전시켜 수행할 수 있습니다. 이 시점에서 확실한 기계적 정지 장치에 도달하고 스터드가 잠금 정지 장치로 떨어집니다.
